船舶快速性预报使用手册

2018/11/22 23:27:16 点击数(0)

用户登录中国数值水池虚拟试验系统后，可完成系统提供的各类虚拟试验。虽然试验在参数、求解器、计算结果等方面区别很大，但总体上来说操作过程基本相同，主要由四个部分组成：1试验创建；2参数录入（前处理）；3计算求解；4结果展示（后处理）。下面以“船舶快速性预报”为例进行详细介绍。

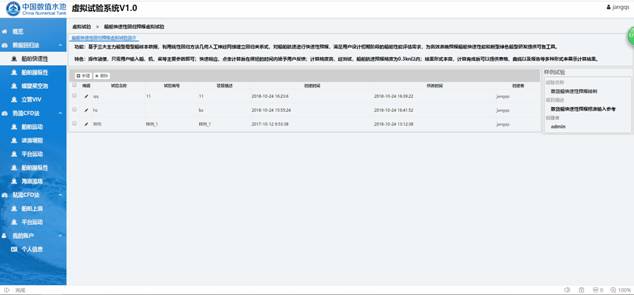

登录系统后，点击页面左侧导航栏中的“船舶快速性预报”，从而进入该试验的管理页面。如下图所示，该页面有关于船舶快速性预报的主要功能介绍，以及该虚拟试验的相关特色，其下为“我的试验”。

“我的试验”中给出用户做过的试验列表，该列表以时间顺序排序，可以在看到用户做的每一个虚拟试验的概要信息，如试验名称、编号、描述、创建时间、修改时间等内容，用户可在这里对试验进行创建核删除操作。

页面的右侧是船舶快速性预报的“样例试验”，如下图所示。样例试验是系统提供的已经完成的典型试验，对系统中的所有注册用户开放，可给用户提供一定的参考，从而更好地完成自己的虚拟试验。

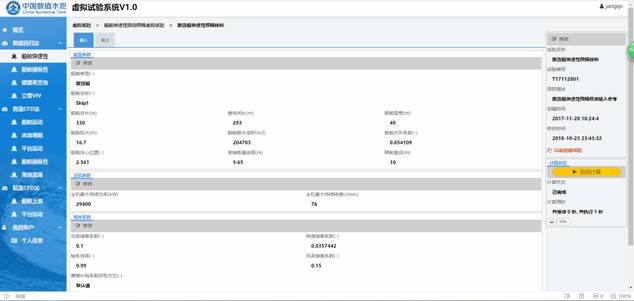

点击“样例试验”后，则进入样例试验的详情界面，可以看到样例试验的参数设置、求解器的执行信息及试验的结果。这里，用户可以查看样例的所有信息，但不可以修改。

1 试验创建

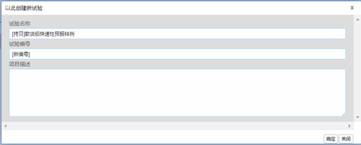

系统提供了两种创建虚拟试验的方法，第一种是通过某个虚拟试验为范本来创建虚拟试验。如下图所示，点开某个虚拟试验的详情页面，在这个页面的右侧用红色字体标出的字样“以此创建试验”，则弹出创建新试验的对话框，输入适当的试验名称、编号及描述，点击确定即可完成新试验的创建。

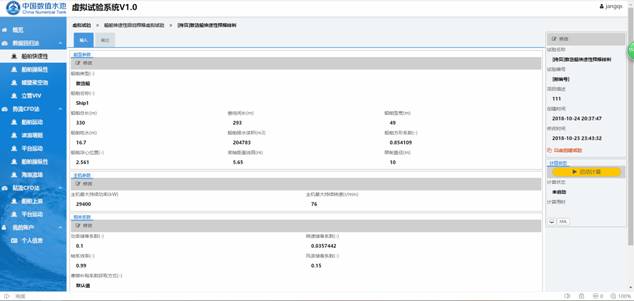

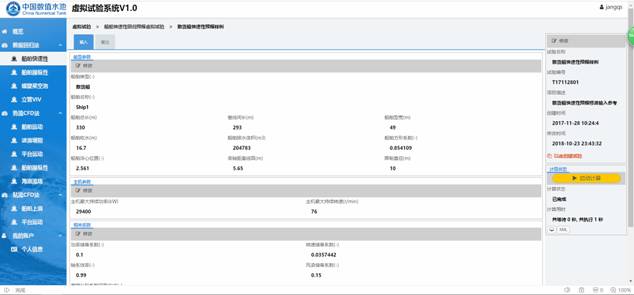

如下图所示，新试验创建后桨自动跳转到该试验的详情页面，可见通过这种方式创建的新试验是样例试验的一个拷贝，其参数与样例试验相同，用户只需按实际情况修改部分参数即可。因此，可将当前虚拟试验看成试验模板，起到初始化设定新试验参数的作用，系统推荐通过这样的方式来创建新的虚拟试验。

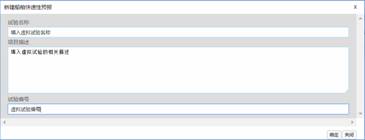

第二种创建新试验的方法是创建一个空白试验。如下图所示，通过点击“船舶快速性预报”中虚拟试验列表上方的“新建”按钮，同样会弹出对话框如下图。填入相应的信息，然后点击确定，即可创建一个新的空白试验。

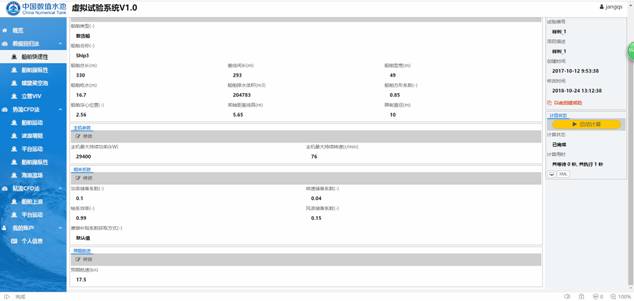

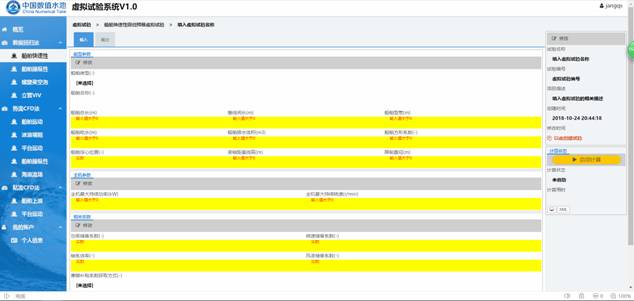

如下图所示，新空白试验创建后，同样会自动跳转到该虚拟试验的详情页面。可见通过该方法创建的所有虚拟试验都是空白，需要用户手动输入所有的必填参数，方可进行计算，该方法适用于有一定经验的用户。

2参数录入

当一个新的虚拟试验创建口，用户需要对其参数进行适当的录入或修改，为确保结果的准确，请确认所录入的参数符合实际情况。一个虚拟试验可大致分为文件型参数、单数值型参数、表格型参数几种类型，下面以“船舶快速性预报”为例，介绍一下各种类型参数的录入方式。

2.1船型参数

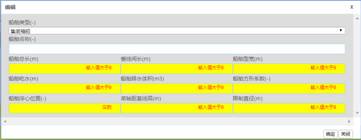

在“输入”标签中，点击“船型参数”小标签下方的“修改”按钮，可进入如下图所示页面，可以进行与船型相关参数的设置。按照所提示的信息输入正确的船型参数。其中船舶类型为下来菜单，不需要用户输入，其余参数都需要用户手动输入。

2.2主机参数

点击“主机参数”小标签下方的“修改”按钮，可进入如下图所示页面，可以对主机相关的参数进行设置，以下所有参数都需要用户手动输入。

2.3相关系数

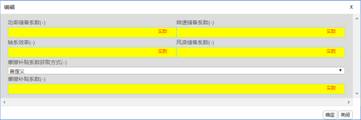

点击“相关系数”小标签下方的“修改”按钮，可进入如下图所示页面，可以对相关系数等参数进行设置。这里，需要注意以下“摩擦补贴系数的获取方式”这个参数，如果用户不知如何设定这个参数可以选择“默认值”这个选项，虚拟试验会自动根据当前的船自动给定一个值；如果用户拥有丰富的经验，可以选择“自定义”，然后用户自己填入一个相应的数值。
